【方案精选】中微半导基于CMS32M6635FA 高性能BLDC电动工具方案推荐
中微半导体（深圳）股份有限公司（以下简称：中微半导股票代码：688380）推出基于电机控制芯片CMS32M6635FA的高性能BLDC电动工具方案。芯片集成200V耐压6N预驱，内置反电动势采样电路，5?20V超宽驱动电源供电范围，可零速扭矩持续输出，有过流保护，过欠压保护，堵转保护等全面保护，大幅缩减PCB布局，高度匹配电动工具领域大扭矩、高转速、高可靠性需求，为锂电类家用、工业级电动工具提供更优成本与便捷的升级方案，实现更高性价比。
CMS32M6635FA高性能BLDC电动工具方案集成电机控制专用模拟外设，具有32KB Flash、8KB SRAM、1KB Data Flash资源，内置反电动势采样电路，无需外部分压采样网络，搭载大扭矩算法，支持顺风启动等多种运行模式，可快速完成样机性能评估与电机参数优化。电机兼容性优异，适配不同规格无刷电机，最高电转速220000RPM+，具备顺滑无失败启动特性，顺风切入过程无冲击，同时配备完备的主动限制与故障保护机制，保障整机在复杂工况下稳定可靠运行。
核心优势
> 5-20V超宽驱动电源供电范围
>集成5V 50mA LDO
>集成200V耐压6N预驱
>集成PGA、ACMP等电机控制专用模拟外设
>内置反电动势采样电路
>内置自举二极管
>全温度范围内实现恒功率控制
>超低运行功耗70uA/MHz，支持深度睡眠模式
>大扭矩启动和保持算法，启动丝滑无失败
>完备的主动限制、故障保护、重启功能
方案规格
输入电压：12V-24Vdc
最大电转速：220000RPM+
PWM开关频率：10K-20K
控制方式：无感BLDC
启动方式：脉冲注入法
保护功能：过欠压、过流、短路、缺相、堵转等
CMS32M6635FA优势性能
内核：ARM Cortex??M0+主频64MHz
存储：32KB Flash+8KB SRAM+1KB Data Flash
电压：工作电压2.5?5.5V
温度：工作温度?40℃~105℃
时钟：内部64MHz 高速RC、32KHz 低速RC
通信：I2C×1、UART×1
电机PWM：6通道，支持重映射；独立/互补/同步/成组输出；PWM触发ADC；多源故障刹车保护（6种刹车源）
定时器：2个32-bit/16-bit可选的通用定时器、2通道16bit定时器
模拟：12位高精度ADC；3路差分放大器、2路模拟比较器、高精度参考源
其他：符合IEC/UL60730相关标准

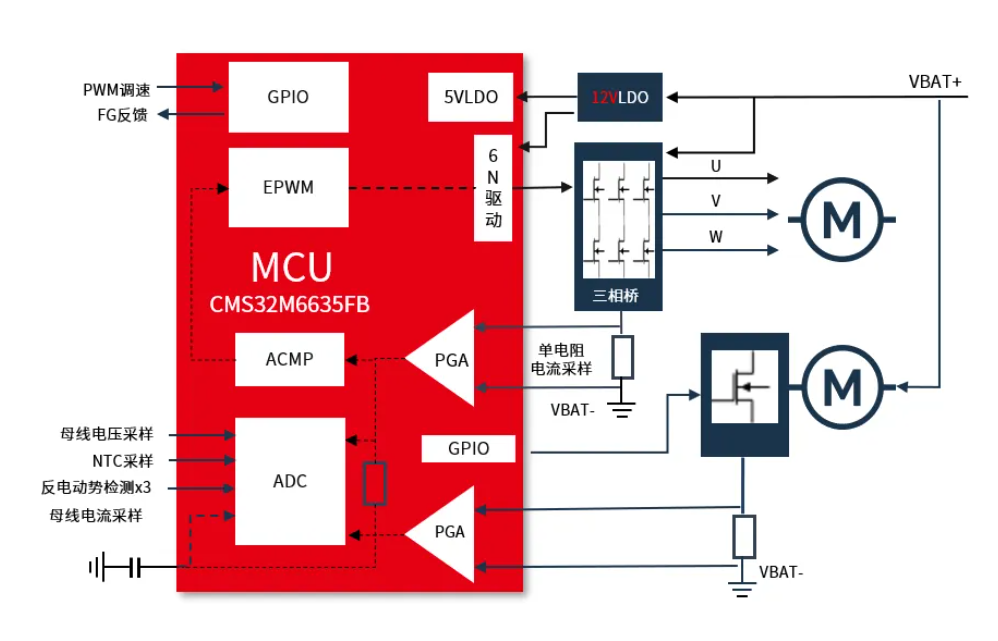

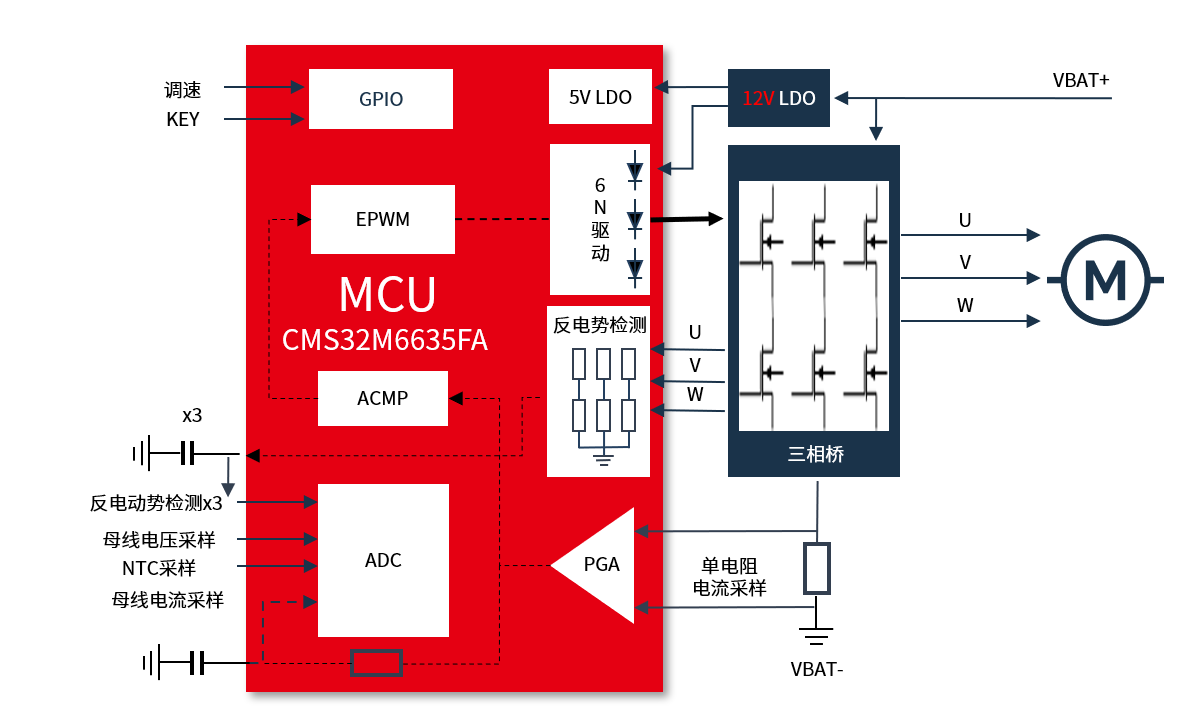

原理框图>>>

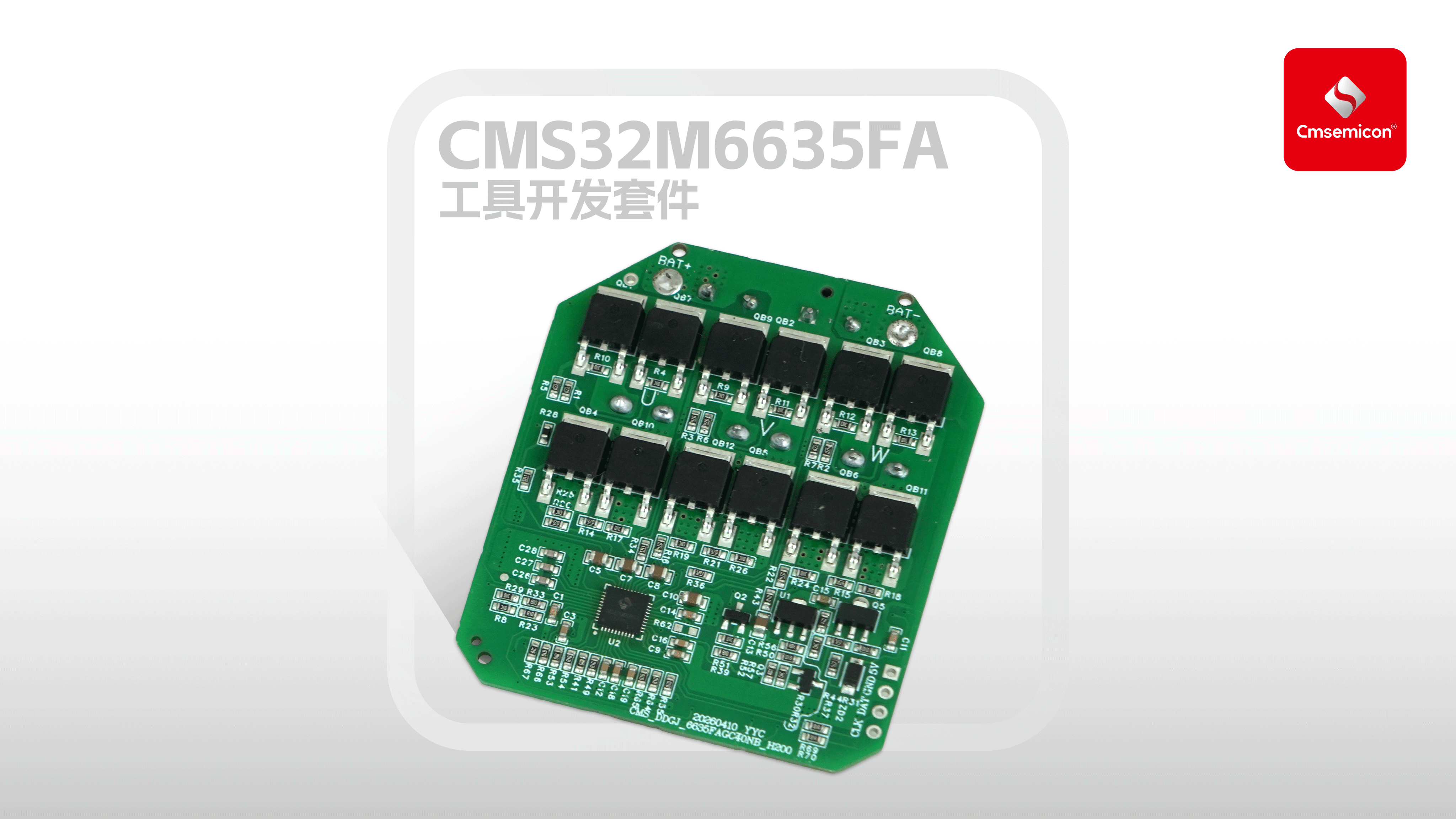

开发套件>>>

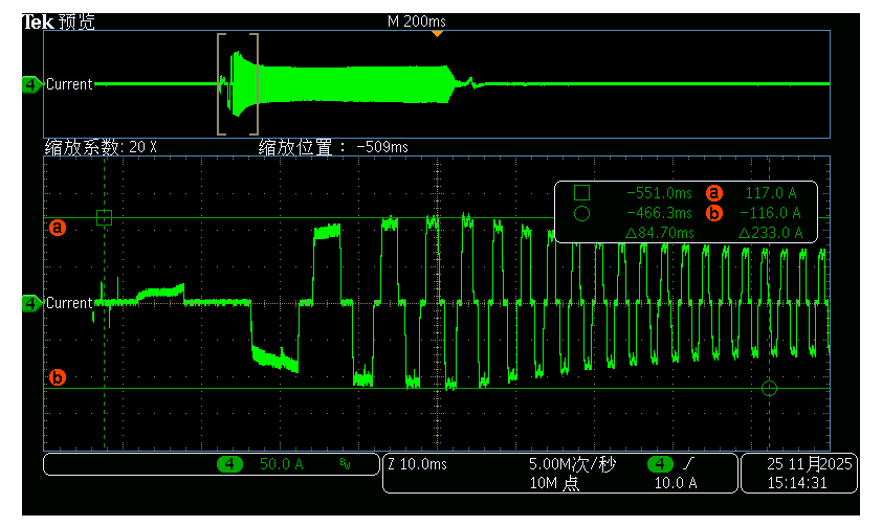

启动波形>>>

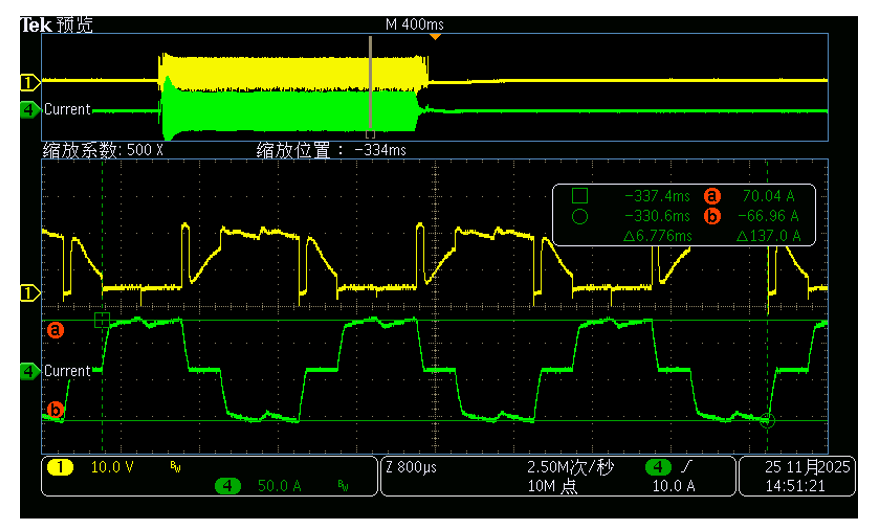

运行波形>>>
本方案将在8月14日第九届（苏州）电动工具控制与充电技术研讨会现场进行展示，欢迎莅临现场展台参观体验。
